超压梯形磨是采用了梯形工作面、柔性连接、磨辊联动增压等五项专利技术的一款新型、节能的高细制粉设备。主要适用于冶金、建材、化工、矿山、高速公路、水利水电、耐火材料、钢铁等行业,适宜粉磨莫氏硬度9级以下,湿度10%以下的各种非易燃易爆物料。
应用范围:碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等
进料粒度:0-40mm产 量:3-36T/h
石灰石加工
石灰石常用的加工工艺是采用磨粉机进行机械粉碎将其制成粉末,石灰石直接粉碎后可得到重质碳酸钙,按细度的不同,工业上分为不同规格:单飞、双飞、三飞、四飞,用于不同工业部门。
方解石加工
石灰石制粉一般分为石灰石粗粉加工(0―3MM),细粉加工(20目-400目),以及石灰石的超细粉深加工(400目-1250目)和微粉加工(1250目―3250目)四种类型。
白云岩加工
白云石的晶体结构与方解石类似,晶形为菱面体,摩氏硬度3.5-4,比重2.8-2.9,广泛应用于建材、陶瓷、玻璃和耐火材料、化工以及农业、环保、节能等领域。
煤矸石加工
煤矸石是采煤过程和洗煤过程中排放的固体废物,是一种在成煤过程中与煤层伴生的一种含碳量较低、比煤坚硬的黑灰色岩石。可在磨粉后进行深加工,发掘经济价值。
创新性的磨辊与磨环设计
与雷蒙磨相比,将磨辊与磨环设计成多阶梯状,降低了物料在梯形磨辊与磨环之间的下滑速度,延长了对物料的碾压时间,提高了成品的细度和产量。
平衡加压弹簧
梯形磨汲取雷蒙磨与悬辊磨的优点,将磨辊总成通过拉杆及水平放置的弹簧联结到一起,其产生的径向力避免了大块物料进入磨腔后对主轴及轴承的损耗,提高了设备的使用寿命。
噪音小、振动小
主机与选粉机采用软联结,减震弹簧与密封带即减轻了震动和噪音,也避免了共振。
方便、快捷
与雷蒙磨相比,该产品使得选粉机叶片的端部与壳体的间隙调整方便、快捷,大大提高了成品的精度。
节能的离心引风机
节能的离心引风机。风机在磨粉机的整个运转过程中,起到了至关重要的作用,梯形磨采用的叶轮式节能风机,效率比直叶片式风机大大提高。

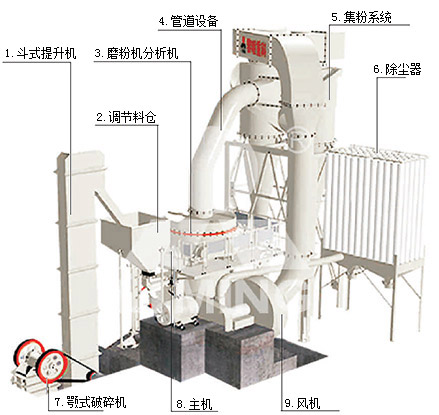

超压梯形磨由主机、高密度选粉机、连接管道、离心引风机、方箱布袋除尘器、破碎机、畚斗提升机、储料斗、电磁振动给料机、电控柜等组成。
大块状物料经颚式破碎机破碎到所需粒度后,由提升机将物料送至储料斗,再经电磁振动给料机将物料均匀定量连续地送入主机磨室内进行研磨。粉磨后的物料被风机气流送入选粉机内进行分级,在选粉机叶轮的作用下,不符合细度要求的物料落入磨室内重新碾磨,符合细度要求的物料则随气流经管道进入旋风集粉器内,进行分离收集,经排料装置排出即为成品粉体。分离后的气流通过旋风集粉器上端回风管进入风机。该系统属于闭路循环系统,并在正负压状态下运行。
型号 Model |
磨辊 个数 |
磨辊尺寸 (R×H)mm |
磨环内径 和高度(mm) |
最大进料 粒度(mm) |
成品粒度 (mm) |
产量 (t/h) |
电机功率(KW) |
重量 (t) |
外型尺寸 (m) |
||
主机 | 风机 | 分析机 | |||||||||
YGM75 | 3 | 260×150 | 780×150 | 15 | 0.8-0.038 | 1-3 | 18.5 | 15 | 2.2 | 4.8 | 4.3×3.5×5.1 |
YGM85 | 3 | 270×140 | 830×140 | 20 | 0.8-0.038 | 1.2-4 | 22 | 22 | 4 | 8.5 | 5.3×4.1×5.2 |
YGM95 | 4 | 310×170 | 950×170 | 25 | 0.8-0.038 | 2.1-5.6 | 37 | 30 | 5.5 | 16 | 7.1×5.9×7.9 |
YGM130 | 5 | 410×210 | 1280×210 | 30 | 0.8-0.038 | 2.5-9.5 | 75 | 75 | 7.5 | 25.7 | 7.9×8.0×9.7 |
注:上述机器的重量,其中YGM75和YGM85的是指主机重量,而YGM95和YGM130的是指整机重量。 |
注:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
客户是大连当地的一家制粉厂,主体粉磨设备选用我司的LM1700K立式磨,主机功率400KW,单台时产量30吨左右,已成功应用于国内外众多大型矿山制粉厂、钢厂脱硫项目。通过该磨粉设备,为国家新能源产业的发展提供了强有力的支持。
生产情况原料与成品:锂云母矿,25-45T/H 产量:200目
本项目为山东济南某厂锂云母制粉项目,配置的主体制粉设备为LM1700M立式磨,集破碎、干燥、粉磨、分级和输送于一体化,节能环保耗能低,用来处理硬度2—3,比重2.8—2.9的锂云母矿,成品出料粒度到达200目左右
生产情况原料与成品:锂云母矿,20-26T/H 产量:200目
本项目为河北武安某厂锂云母磨粉项目,配置的主体制粉设备为LM1500立式磨,整机额定功率600KW,并将研磨、集粉、除尘装置一体化安装,使得锂云母制粉效率增高,产量提高,锂云母不会产生尾矿,综合价值更高,是非金属矿制粉的理想设备。
生产情况原料与成品:锂云母矿,325目 产量:18-22T/H
