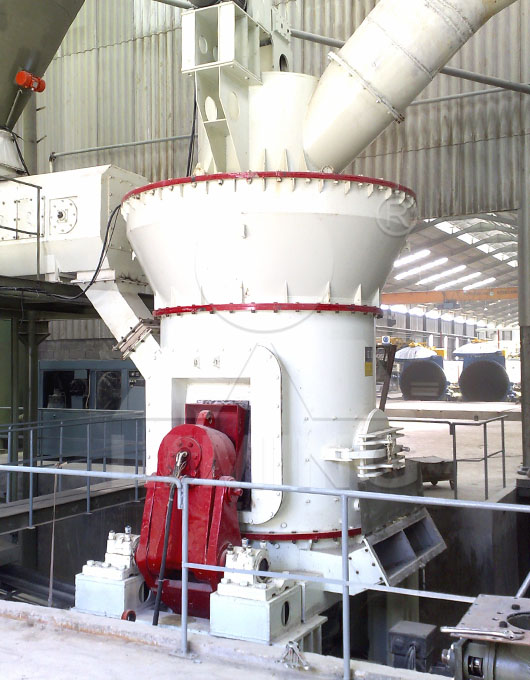

LM立式辊磨机是拥有成熟的立磨技术、国外成功经验和我公司技术创新升级结合的一款节能型磨机设备。它集破碎、干燥、粉磨、分级、输送于一体,目前主要被应用于水泥、电力、冶金、化工、非金属矿等行业,专注于非金属矿、煤粉和矿渣三大领域。
应用范围:矿石制粉、砂石料场、混凝土搅拌站、干粉砂浆、电厂脱硫、钢厂脱硫、煤矿业等
进料粒度:<65mm产 量:10-320t/h
石灰石加工
石灰石常用的加工工艺是采用磨粉机进行机械粉碎将其制成粉末,石灰石直接粉碎后可得到重质碳酸钙,按细度的不同,工业上分为不同规格:单飞、双飞、三飞、四飞,用于不同工业部门。
方解石加工
石灰石制粉一般分为石灰石粗粉加工(0―3MM),细粉加工(20目-400目),以及石灰石的超细粉深加工(400目-1250目)和微粉加工(1250目―3250目)四种类型。
白云岩加工
白云石的晶体结构与方解石类似,晶形为菱面体,摩氏硬度3.5-4,比重2.8-2.9,广泛应用于建材、陶瓷、玻璃和耐火材料、化工以及农业、环保、节能等领域。
煤矸石加工
煤矸石是采煤过程和洗煤过程中排放的固体废物,是一种在成煤过程中与煤层伴生的一种含碳量较低、比煤坚硬的黑灰色岩石。可在磨粉后进行深加工,发掘经济价值。
生产运行成本低
效率高:磨辊在磨盘上直接碾压磨碎物料,能耗低,和球磨系统相比节约能耗30%~40%。
磨损少:工作中磨辊并不与磨盘直接接触,且磨辊与衬板采用品质良好材料制作,因此使用寿命长,磨损少。
设备性能稳定
(1)由于物料在磨内停留时间短,易于检测和控制产品粒度及化学成分,减少重复碾磨,稳定产品质量。
(2)产品中含铁量极少,且所含机械磨损铁易于去除,用于粉磨白色或透明物料时,产品的白度和净度高。
投资费用低
由于集破碎、干燥、粉磨、分级输送于一体,系统简单,布局紧凑,占地面积约为球磨系统的50%,而且可露天布置,因此能大量降低投资费用
烘干效率高
由外部通入到磨机内的热风,在磨内直接、多次与粉状物料充分接触,烘干能力强,可为磨机系统节省一台烘干机,节约能源,通过调节热风温度,能满足不同湿度物料要求。
磨粉机操作维修简便
(1)装备有自动控制系统,可实现远程控制,操作简便。
(2)装备有防止辊套和磨盘衬板直接接触的限位装置,避免了破坏性冲击和剧烈震动。
(3)通过检修油缸,翻转动臂,更换辊套、衬板,方便快捷,减少停机损失。环保清洁 震动小,噪音低,且设备整体密封,系统在负压下工作,无粉尘外溢,环境清洁,满足国家环保要求。专利证书
LM系列立式磨粉机主要由磨辊总成、磨盘总成、液压站、传动臂总成、选粉机、主减速机、电动机、机体、主减速机润滑站、液压站、PLC电控柜等部分组成。
工作时,主电机通过减速机带动磨盘转动,同时热风从进风口进入立磨机体内,物料从下料口落在磨盘中间,在离心力的作用下,物料从磨盘中间向边缘均匀移动,经过磨盘上的粉磨辊道区域时,受到磨辊的碾压,大块物料直接被压碎,细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动,直到被风环处的强气流带走,而较大的颗粒物料又重新掉落到磨盘上继续粉碎,气流中的物料经过上部的分离器时,在转子叶片的作用下,粗颗粒重新回到磨盘上粉磨,合格的细粉随气流一起出磨,被系统的集粉器收集,被收集到的粉料即为立磨磨出的产品。混入物料的铁块等杂物随物料运动到磨盘边缘时,由于自身重量大而不能被风吹起,跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。
LM型立式辊磨机基本技术参数(非金属矿行业)
规格型号 | LM1300K | LM1500K | LM1700K | LM1900K | LM2200K | LM2400K | LM2800K | LM3400K | LM3700K | |
处理能力(t/h) | 10-40 | 13-50 | 18-70 | 23-85 | 36-135 | 41-164 | 50-196 | 70-260 | 90-320 | |
成品细度 | μm | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 | 170-33 |
目 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | 80-425 | |
成品水分 | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | |
入磨物料尺寸(mm) | <38 | <40 | <42 | <45 | <50 | <55 | <58 | <62 | <65 | |
入磨物料水分 | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | <4% | |
需烘干入磨物料水分 | <15% | <15% | <15% | <15% | <15% | <15% | <15% | <15% | <15% | |
入磨风温(℃) | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | <350 | |
出磨风温(℃) | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | 70-95 | |
主电机功率(KW) | 200 | 280 | 400 | 500 | 800 | 900 | 1120 | 1800 | 2240 |
LM型煤粉立式磨(中速磨煤机)参数(煤粉锅炉、高炉喷吹、煤化工、石灰窑、回转窑、冶金、电力、水泥等行业)
规格型号 | LM1300M | LM1500M | LM1700M | LM1900M | LM2200M | LM2400M | LM2800M |
处理能力(t/h) | 13-18 | 17-22 | 21-31 | 30-40 | 40-50 | 50-70 | 70-100 |
原煤水分 | <15% | ||||||
煤粉细度(200目) | 通筛率≥80% | ||||||
煤粉水分 | ≤1% | ||||||
入磨风温(℃) | <350 | ||||||
出磨风温(℃) | 75-95 | ||||||
原煤哈氏可磨指数(HGI) | >55 | ||||||
主电机功率(KW) | 185 | 250 | 315 | 400 | 500 | 630 | 900 |
LM型矿渣立式磨参数
规格型号 | LM1300N | LM1500N | LM1700N | LM1900N | LM2200N | LM2400N | LM2800N | LM3400N | LM3700N |
处理能力(t/h) | 7-11 | 9-13 | 11-15 | 14-20 | 22-26 | 27-35 | 48-55 | 65-89 | 90-100 |
矿渣水分 | <12% | ||||||||
产品比表面积 | ≥420㎡/kg | ||||||||
产品水分 | ≤1% | ||||||||
主电机功率 | 200 | 280 | 400 | 500 | 800 | 900 | 1120 | 1800 | 2240 |
注:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
客户是大连当地的一家制粉厂,主体粉磨设备选用我司的LM1700K立式磨,主机功率400KW,单台时产量30吨左右,已成功应用于国内外众多大型矿山制粉厂、钢厂脱硫项目。通过该磨粉设备,为国家新能源产业的发展提供了强有力的支持。
生产情况原料与成品:锂云母矿,25-45T/H 产量:200目
本项目为山东济南某厂锂云母制粉项目,配置的主体制粉设备为LM1700M立式磨,集破碎、干燥、粉磨、分级和输送于一体化,节能环保耗能低,用来处理硬度2—3,比重2.8—2.9的锂云母矿,成品出料粒度到达200目左右
生产情况原料与成品:锂云母矿,20-26T/H 产量:200目
本项目为河北武安某厂锂云母磨粉项目,配置的主体制粉设备为LM1500立式磨,整机额定功率600KW,并将研磨、集粉、除尘装置一体化安装,使得锂云母制粉效率增高,产量提高,锂云母不会产生尾矿,综合价值更高,是非金属矿制粉的理想设备。
生产情况原料与成品:锂云母矿,325目 产量:18-22T/H
