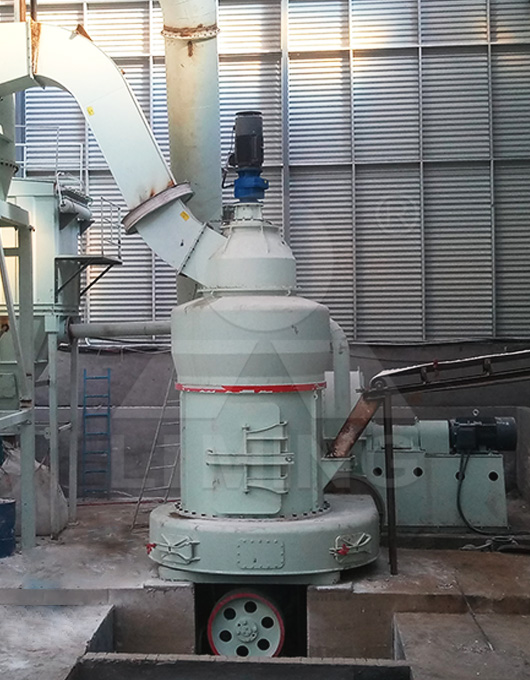

5X系列第五代欧版智能磨粉机是在三十年研发经验的基础上汲取德国新粉磨技术,拥有特别结构设计、全稀油润滑系统、低阻力曲面风道等多项技术产权的新型智能粉磨设备。大产能、低能耗的智能磨粉机也是大型矿物加工规模化建厂、环保智能化生产的优选设备。
应用范围:电厂环保石灰石脱硫剂制备、重质碳酸钙粉磨加工、大型非金属矿制粉、建材、化工、固体燃料粉磨。
进料粒度:0-330mm产 量:12-650T/h
石灰石加工
石灰石常用的加工工艺是采用磨粉机进行机械粉碎将其制成粉末,石灰石直接粉碎后可得到重质碳酸钙,按细度的不同,工业上分为不同规格:单飞、双飞、三飞、四飞,用于不同工业部门。
方解石加工
石灰石制粉一般分为石灰石粗粉加工(0―3MM),细粉加工(20目-400目),以及石灰石的超细粉深加工(400目-1250目)和微粉加工(1250目―3250目)四种类型。
白云岩加工
白云石的晶体结构与方解石类似,晶形为菱面体,摩氏硬度3.5-4,比重2.8-2.9,广泛应用于建材、陶瓷、玻璃和耐火材料、化工以及农业、环保、节能等领域。
煤矸石加工
煤矸石是采煤过程和洗煤过程中排放的固体废物,是一种在成煤过程中与煤层伴生的一种含碳量较低、比煤坚硬的黑灰色岩石。可在磨粉后进行深加工,发掘经济价值。
粉尘低,振动小,噪音低
采用脉冲除尘器,粉尘低;采用新式减震结构设计,振动小,噪音低。优美的弧形外观设计,降低人工操作时的危险系数;操作简单、智能;
动力强,磨机良好运行
采用德国技术锥齿轮整体传动系统,动力强;选粉机免停机维护系统,不需停机即可实现注油润滑;配有油温、油位、油压等监测系统,保障磨机良好运行;
换油周期长,降低维护费用
稀油润滑,换油周期长,频次少,费用低;磨辊、磨环、铲刀等易损件采用特殊工艺、材料制作而成,更耐磨,易损件更换简单,维护费用低;
产量大、能耗低,节能
同等功率下,产量比传统雷蒙磨、摆式磨高20%,产量大、能耗低,节能产品。

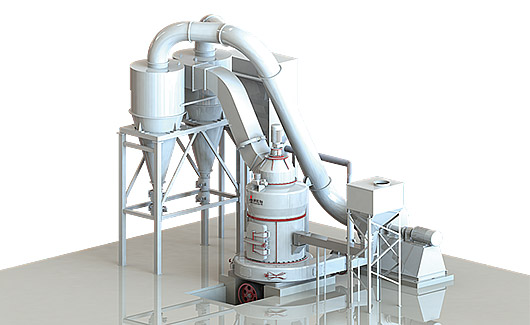

5X系列欧版磨粉机为立式结构,主要由主机、风机、选粉机、专用除尘器、旋风集粉器、管道装置、电机等设备组成,配套辅助设备可选择破碎机、提升机、皮带机、电磁振动给料机、料仓、控制柜等。
物料通过给料装置被均匀地送至主机磨腔,在离心力和铲刀作用下,物料在磨辊和磨环之间受到挤压、研磨而被粉碎,粉碎后的物料在风力的作用下吹向选粉机进行分选,分选后的合格物料经管道进入旋风集粉器收集,未达到细度要求的物料重新回到主机再次研磨。
磨粉机整个气流系统是密闭循环的,在负压状态下循环流动。首先,风机产生的气流伴随着物料经管道进入旋风集粉器内,集粉器将物料与气流分离,气流经回风管道返回风机,形成空气循环系统;其次,多余的气体和微粉通过管道被送到除尘器进行过滤,粉尘被除尘器收集,余气被净化后排出,有效地保护了环境。
型号Model | 最大进料粒度(mm) | 成品细度(mm) | 产量(t/h) | 主机功率(KW) | 风机功率(KW) | 选粉机功率(KW) |
5X118 | 25 | 0.045-1.0 | 4-15 | 55-75 | 55-75 | 11-15 |
5X158 | 30 | 0.045-1.2 | 9-26 | 132-160 | 132-160 | 22-30 |
5X198 | 35 | 0.045-1.6 | 15-45 | 220-250 | 220-250 | 37-45 |
5X238 | 45 | 0.048-1.6 | 26-68 | 350-400 | 350-400 | 55-75 |
5X268 | 50 | 0.053-1.6 | 35-80 | 450-500 | 450-500 | 75-90 |
5X298 | 55 | 0.058-1.6 | 48-100 | 560-630 | 560-630 | 90-110 |
注:表中产量标准是指粉磨方解石,其成品通筛率为80%条件下。技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
客户是大连当地的一家制粉厂,主体粉磨设备选用我司的LM1700K立式磨,主机功率400KW,单台时产量30吨左右,已成功应用于国内外众多大型矿山制粉厂、钢厂脱硫项目。通过该磨粉设备,为国家新能源产业的发展提供了强有力的支持。
生产情况原料与成品:锂云母矿,25-45T/H 产量:200目
本项目为山东济南某厂锂云母制粉项目,配置的主体制粉设备为LM1700M立式磨,集破碎、干燥、粉磨、分级和输送于一体化,节能环保耗能低,用来处理硬度2—3,比重2.8—2.9的锂云母矿,成品出料粒度到达200目左右
生产情况原料与成品:锂云母矿,20-26T/H 产量:200目
本项目为河北武安某厂锂云母磨粉项目,配置的主体制粉设备为LM1500立式磨,整机额定功率600KW,并将研磨、集粉、除尘装置一体化安装,使得锂云母制粉效率增高,产量提高,锂云母不会产生尾矿,综合价值更高,是非金属矿制粉的理想设备。
生产情况原料与成品:锂云母矿,325目 产量:18-22T/H
