专利产品高压悬辊磨开创了国际工业磨粉、低能耗的新纪元,广泛应用于冶金、建材、化工、矿山、高速公路、水利水电等行业,适于加工莫氏硬度9.3级以下,湿度6%以下的各种非易燃易爆物料,成品细度0.613mm—0.033mm,也可增加特殊装置,磨出30~80目的粗粉。
应用范围:碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等
进料粒度:15-30mm产 量:1-9.5t/h
石灰石加工
石灰石常用的加工工艺是采用磨粉机进行机械粉碎将其制成粉末,石灰石直接粉碎后可得到重质碳酸钙,按细度的不同,工业上分为不同规格:单飞、双飞、三飞、四飞,用于不同工业部门。
方解石加工
石灰石制粉一般分为石灰石粗粉加工(0―3MM),细粉加工(20目-400目),以及石灰石的超细粉深加工(400目-1250目)和微粉加工(1250目―3250目)四种类型。
白云岩加工
白云石的晶体结构与方解石类似,晶形为菱面体,摩氏硬度3.5-4,比重2.8-2.9,广泛应用于建材、陶瓷、玻璃和耐火材料、化工以及农业、环保、节能等领域。
煤矸石加工
煤矸石是采煤过程和洗煤过程中排放的固体废物,是一种在成煤过程中与煤层伴生的一种含碳量较低、比煤坚硬的黑灰色岩石。可在磨粉后进行深加工,发掘经济价值。
特别的结构设计
高压弹簧的加压装置,使得磨辊碾压力提高800-1200kg,产量提高20-30%。
良好的环保效果
磨辊装置采用重叠式多级密封,密封性能好,除尘效果完全符合国家粉尘排放标准。
成品粒度范围广
成品粒径粗0.95mm(20目),细粉粒径一般0.033mm(425目),细达0.013mm(1000目)。

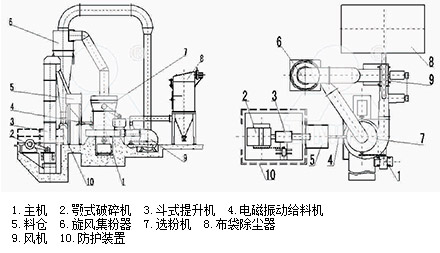

高压悬辊磨整套设备由主机、减速机、分析机、管道装置、鼓风机、除尘器、颚式破碎机、斗式提升机、电磁振动给料机、电控系统等组成。
当主机电机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨辊同步旋转,磨辊在磨环内圆滚动的同时绕自身轴自转。电动机通过传动装置带动分析机旋转,叶轮转速越高,分选出的粉子越细。为保障磨机在负压状态下工作,增加的气流量通过风机与主机间的余气管排入布袋除尘器,被净化后排入大气。
型号 Model |
磨辊 个数 |
磨辊尺寸 (R×H)mm |
磨环内径 和高度(mm) |
最大进料 粒度(mm) |
成品粒度 (mm) |
产量 (t/h) |
电机功率(KW) |
重量 (t) |
外型尺寸 (m) |
||
主机 | 风机 | 分析机 | |||||||||
YGM75 | 3 | 260×150 | 780×150 | 15 | 0.8-0.038 | 1-3 | 18.5 | 15 | 2.2 | 4.8 | 4.3×3.5×5.1 |
YGM85 | 3 | 270×140 | 830×140 | 20 | 0.8-0.038 | 1.2-4 | 22 | 22 | 4 | 8.5 | 5.3×4.1×5.2 |
YGM95 | 4 | 310×170 | 950×170 | 25 | 0.8-0.038 | 2.1-5.6 | 37 | 30 | 5.5 | 16 | 7.1×5.9×7.9 |
YGM130 | 5 | 410×210 | 1280×210 | 30 | 0.8-0.038 | 2.5-9.5 | 75 | 75 | 7.5 | 25.7 | 7.9×8.0×9.7 |
注:上述机器的重量,其中YGM75和YGM85的是指主机重量,而YGM95和YGM130的是指整机重量。 |
注:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
客户是大连当地的一家制粉厂,主体粉磨设备选用我司的LM1700K立式磨,主机功率400KW,单台时产量30吨左右,已成功应用于国内外众多大型矿山制粉厂、钢厂脱硫项目。通过该磨粉设备,为国家新能源产业的发展提供了强有力的支持。
生产情况原料与成品:锂云母矿,25-45T/H 产量:200目
本项目为山东济南某厂锂云母制粉项目,配置的主体制粉设备为LM1700M立式磨,集破碎、干燥、粉磨、分级和输送于一体化,节能环保耗能低,用来处理硬度2—3,比重2.8—2.9的锂云母矿,成品出料粒度到达200目左右
生产情况原料与成品:锂云母矿,20-26T/H 产量:200目
本项目为河北武安某厂锂云母磨粉项目,配置的主体制粉设备为LM1500立式磨,整机额定功率600KW,并将研磨、集粉、除尘装置一体化安装,使得锂云母制粉效率增高,产量提高,锂云母不会产生尾矿,综合价值更高,是非金属矿制粉的理想设备。
生产情况原料与成品:锂云母矿,325目 产量:18-22T/H
