S5X系列圆振动筛采用目前国际的设计理念,适用于重型、中型和精细筛分等各种筛分作业,是处理初级破碎和二级破碎后物料的理想设备,也可用于筛分成品物料。
应用范围:圆振动筛,矿用/高频圆形振动筛制造厂家及图片型号
进料粒度:入料≤200mm,且分级粒度2mm--70mm的各种矿石、岩石产 量:25-2250t/h
石灰石加工
石灰石常用的加工工艺是采用磨粉机进行机械粉碎将其制成粉末,石灰石直接粉碎后可得到重质碳酸钙,按细度的不同,工业上分为不同规格:单飞、双飞、三飞、四飞,用于不同工业部门。
方解石加工
石灰石制粉一般分为石灰石粗粉加工(0―3MM),细粉加工(20目-400目),以及石灰石的超细粉深加工(400目-1250目)和微粉加工(1250目―3250目)四种类型。
白云岩加工
白云石的晶体结构与方解石类似,晶形为菱面体,摩氏硬度3.5-4,比重2.8-2.9,广泛应用于建材、陶瓷、玻璃和耐火材料、化工以及农业、环保、节能等领域。
煤矸石加工
煤矸石是采煤过程和洗煤过程中排放的固体废物,是一种在成煤过程中与煤层伴生的一种含碳量较低、比煤坚硬的黑灰色岩石。可在磨粉后进行深加工,发掘经济价值。
高振动强度
设计理念和制造工艺,拥有高振动强度G-force,处理能力更强,筛分效率更高。
使用寿命长
筛机侧板上无任何形式的焊点,筛机支撑采用橡胶弹簧,标配400mm长入料斗、25mm厚橡胶衬板和5mm横梁防护包板,有效延长筛机使用寿命。
运行更稳定
驱动与激振器联接采用挠性传动,运行更稳定。
有限元动态分析
筛箱采用有限元动态分析,确保设计的强度和重量均衡、疲劳应力控制在安全范围内。
SV超能激振器
标配可靠便捷的SV超能激振器心脏,SV1-SV4四种规格激振器通过调整配重块的数量满足各种规格振动筛不同的激振力要求,零件的互换性、通用性、标准化和模块化程度高。

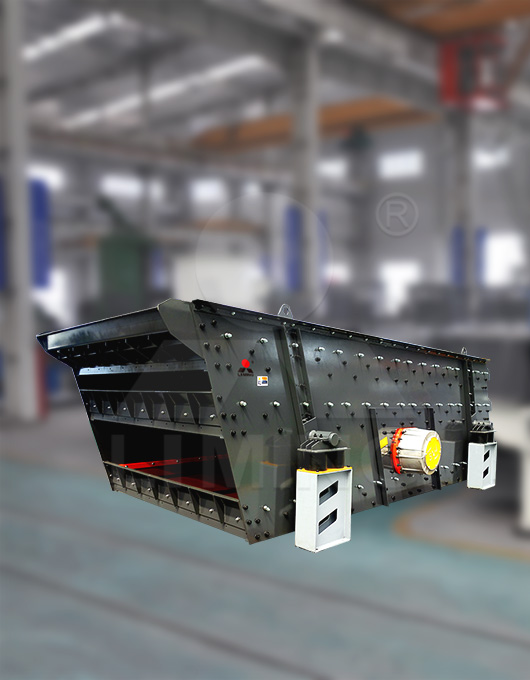

S5X圆振动筛主要由筛箱、弹簧支撑组、支座、振动器、传动装置、电机、传动装置支座等部件组成。
S5X圆振动筛是一个以弹簧为支撑弹性元件,以块偏心激振器为振动源,通过偏心块的旋转产生激振力,使筛箱随之产生圆周往复运动的设备。物料在倾斜的筛面上连续做近似圆的弹跳翻滚运动,通过反复的与筛孔进行比较,小于筛孔尺寸的物料透筛,大于筛孔尺寸的物料在筛面上,从而完成筛分过程。
S5X标准筛样本参数表 | ||||||||
型号 Model | 筛面规格 Size W×L(mm) | 筛面层数 NO.of decks | 倾角(°) Incline 推荐(范围) | 振动次数 Oper.Speed (RPM) | 双振幅 Stroke (mm) | 功率 Power (kW) | 处理能力 Capacity (t/h) | 筛孔尺寸 Mesh Size (mm) |
S5X1230-2 | 1200×3000 | 2 | 18(18-25) | 800~900 | 7-12 | 11 | 25-200 | 2-70 |
S5X1545-2 | 1500×4500 | 2 | 18(18-25) | 800~900 | 7-12 | 11 | 45-380 | 2-70 |
S5X1545-3 | 3 | 18(18-25) | 800~900 | 7-12 | 15 | 45-380 | 2-70 | |
S5X1845-2 | 1800×4500 | 2 | 18(18-25) | 800~900 | 7-12 | 15 | 60-450 | 2-70 |
S5X1845-3 | 3 | 18(18-25) | 800~900 | 7-12 | 22 | 60-450 | 2-70 | |
S5X1860-2 | 1800×6000 | 2 | 18(18-25) | 800~900 | 7-10 | 15 | 75-600 | 2-70 |
S5X1860-3 | 3 | 18(18-25) | 800~900 | 7-12 | 30 | 75-600 | 2-70 | |
S5X1860-4 | 4 | 18(18-25) | 800~900 | 7-12 | 37 | 75-600 | 2-70 | |
S5X2160-2 | 2100×6000 | 2 | 18(18-25) | 800~900 | 7-12 | 22 | 85-700 | 2-70 |
S5X2160-3 | 3 | 18(18-25) | 800~900 | 7-12 | 30 | 85-700 | 2-70 | |
S5X2160-4 | 4 | 18(18-25) | 800~900 | 7-11 | 37 | 85-700 | 2-70 | |
S5X2460-2 | 2400×6000 | 2 | 18(18-25) | 800~900 | 7-12 | 22 | 100-800 | 2-70 |
S5X2460-3 | 3 | 18(18-25) | 800~900 | 7-11 | 30 | 100-800 | 2-70 | |
S5X2460-4 | 4 | 18(18-25) | 800~900 | 7-10 | 37 | 100-800 | 2-70 | |
S5X2760-2 | 2700×6000 | 2 | 18(18-25) | 800~900 | 7-12 | 30 | 120-900 | 2-70 |
S5X2760-3 | 3 | 18(18-25) | 800~900 | 7-11 | 37 | 120-900 | 2-70 | |
S5X3072-2 | 3000×7200 | 2 | 20(20-25) | 800~900 | 7-11 | 37 | 150-1200 | 2-70 |
S5X3075-2T | 3000×7200 | 2 | 20(20-25) | 800~900 | 7-12 | 2×22 | 180-1800 | 2-150 |
S5X3075-3T | 3 | 20(20-25) | 800~900 | 7-12 | 2×30 | 180-1800 | 2-150 | |
S5X3680-2T | 3600×7500 | 2 | 20(20-25) | 800~900 | 7-12 | 2×30 | 225-2250 | 2-150 |
S5X3680-3T | 3 | 20(20-25) | 800~900 | 7-12 | 2×37 | 225-2250 | 2-150 | |
注:1、标准型筛机无单层规格,如需单层,可以双层当单层用。 2、表内所列处理量是按对松散密度为1.6t/m3的石灰石进行干式分级给定的,所列处理量仅供参考。 |
注:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
客户是大连当地的一家制粉厂,主体粉磨设备选用我司的LM1700K立式磨,主机功率400KW,单台时产量30吨左右,已成功应用于国内外众多大型矿山制粉厂、钢厂脱硫项目。通过该磨粉设备,为国家新能源产业的发展提供了强有力的支持。
生产情况原料与成品:锂云母矿,25-45T/H 产量:200目
本项目为山东济南某厂锂云母制粉项目,配置的主体制粉设备为LM1700M立式磨,集破碎、干燥、粉磨、分级和输送于一体化,节能环保耗能低,用来处理硬度2—3,比重2.8—2.9的锂云母矿,成品出料粒度到达200目左右
生产情况原料与成品:锂云母矿,20-26T/H 产量:200目
本项目为河北武安某厂锂云母磨粉项目,配置的主体制粉设备为LM1500立式磨,整机额定功率600KW,并将研磨、集粉、除尘装置一体化安装,使得锂云母制粉效率增高,产量提高,锂云母不会产生尾矿,综合价值更高,是非金属矿制粉的理想设备。
生产情况原料与成品:锂云母矿,325目 产量:18-22T/H
