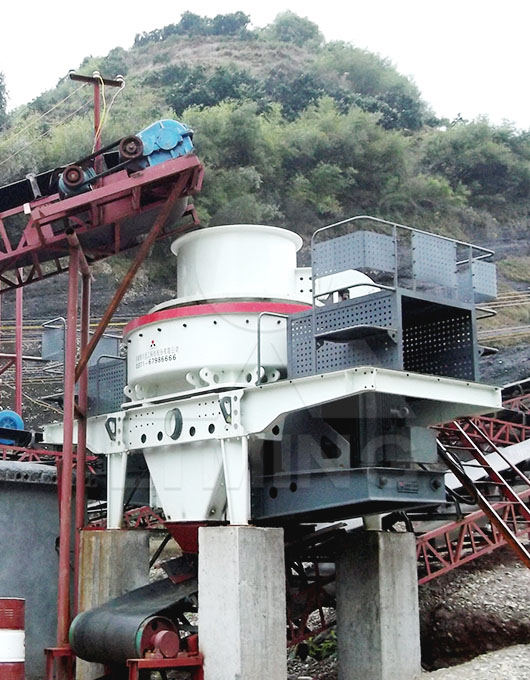

5X制砂机是本着以提高能量利用率、降低磨损率、延长维修周期、降低维修耗时、提高破碎效率和控制水平研制的新一代制砂机,具有节能,产量高,能源利用率高,产品粒型优良,维护检修方便,应用广泛等特点,满足现代砂石生产的需求。
应用范围:砂石料场、混凝土制砂、干粉砂浆、机制砂、电厂脱硫、石英砂等
进料粒度:30-50mm产 量:70-640t/h
石灰石加工
石灰石常用的加工工艺是采用磨粉机进行机械粉碎将其制成粉末,石灰石直接粉碎后可得到重质碳酸钙,按细度的不同,工业上分为不同规格:单飞、双飞、三飞、四飞,用于不同工业部门。
方解石加工
石灰石制粉一般分为石灰石粗粉加工(0―3MM),细粉加工(20目-400目),以及石灰石的超细粉深加工(400目-1250目)和微粉加工(1250目―3250目)四种类型。
白云岩加工
白云石的晶体结构与方解石类似,晶形为菱面体,摩氏硬度3.5-4,比重2.8-2.9,广泛应用于建材、陶瓷、玻璃和耐火材料、化工以及农业、环保、节能等领域。
煤矸石加工
煤矸石是采煤过程和洗煤过程中排放的固体废物,是一种在成煤过程中与煤层伴生的一种含碳量较低、比煤坚硬的黑灰色岩石。可在磨粉后进行深加工,发掘经济价值。
品质良好材料保驾护航
选用美国耐磨损耐高温材料打造核心部件。选用日本、瑞典、美国等国际品牌轴承。选用率、低噪音的高防护等级电机

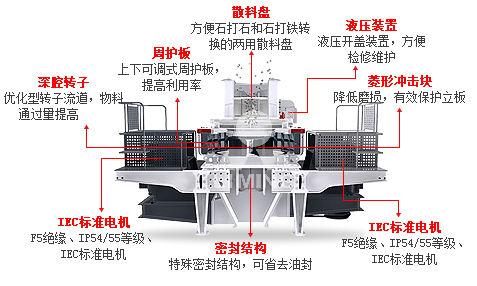

零部件磨损小
周护板上下可调,提高材料利用率,提高使用寿命48%以上。组合式锤头,只需更换磨损的锤头,降低使用成本30%以上。采用菱形冲击块,增加副锤头,将立板的损伤几率降低。
物料通过能力提高
优化设计的深腔型转子,使物料通过量提高约30%。流畅的曲线形设计和发射口,降低物料的流动阻力,大幅度提高物料的通过能力。
特殊结构省工省力
两用散料盘,轻松实现两种进料方式的转换。特殊密封结构,实现无油封也不漏油。日本原装液压开盖装置,检修维护省工省力
专利证书
机制砂粒形状优化机 ZL 2014 2 0533008.7 | 立轴冲击破碎机单电机启动保护控制系统 ZL 2015 2 000704.9
5X制砂机工作原理:物料可直接进入转子经离心加速后抛出,与周护板碰撞破碎,也可通过散料盘分流,一部分从四周散落,另一部分进入转子加速后冲出与周围散落物料发生碰撞、摩擦,并与周护板发生撞击、反弹,形成循环打击。随着破碎进行,小颗粒物料在周护板附近逐渐形成料层幕,提高破碎效果,并对设备起到保护作用,符合规格的成品从下端出料口排出。
型号 | 5X7615 | 5X8522 | 5X9532 | 5X1145 | |
处理能力(t/h) | 瀑落与中心进料 | 150~280 | 240~380 | 350~540 | 500~640 |
全中心进料 | 70~140 | 120~200 | 180~280 | 250~360 | |
入料尺寸(mm) | 软料 | 35 | 40 | 45 | 50 |
硬料 | 30 | 35 | 40 | 45 | |
转速(r/min) | 1700~1900 | 1500~1700 | 1300~1510 | 1100~1310 | |
双电机功率(Kw) | 110~150 | 180~220 | 260~320 | 400~440 | |
外形尺寸长×宽×高 (mm) | 4100×2330×2300 | 4140×2500×2700 | 4560×2600×2900 | 5100×2790×3320 | |
重量 (t) | 12.1 | 14.8 | 18.6 | 27.5 | |
电源 | 380V,50Hz | ||||
稀油润滑站 | 双油泵电机功率 | 2×0.25Kw | |||
安全保护 | 双油互补供油;无油流自动停机;水冷降温;冬季电机加热启动 | ||||
油箱加热功率 | 2Kw | ||||
外形尺寸长×宽×高 (mm) | 820×520×1270 |
润滑系统参数表 | ||||||
油箱容积 (L) |
额定压力 (Mpa) |
流量 (L/min) |
功率 (kw) |
冷却水耗量 (m3/h) |
电加热的电压 (V) |
介质 |
240 | 0.63 | 8 | 0.31 | ≥1.2 | 220 | 轴承油 32-46# |
注:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
客户是大连当地的一家制粉厂,主体粉磨设备选用我司的LM1700K立式磨,主机功率400KW,单台时产量30吨左右,已成功应用于国内外众多大型矿山制粉厂、钢厂脱硫项目。通过该磨粉设备,为国家新能源产业的发展提供了强有力的支持。
生产情况原料与成品:锂云母矿,25-45T/H 产量:200目
本项目为山东济南某厂锂云母制粉项目,配置的主体制粉设备为LM1700M立式磨,集破碎、干燥、粉磨、分级和输送于一体化,节能环保耗能低,用来处理硬度2—3,比重2.8—2.9的锂云母矿,成品出料粒度到达200目左右
生产情况原料与成品:锂云母矿,20-26T/H 产量:200目
本项目为河北武安某厂锂云母磨粉项目,配置的主体制粉设备为LM1500立式磨,整机额定功率600KW,并将研磨、集粉、除尘装置一体化安装,使得锂云母制粉效率增高,产量提高,锂云母不会产生尾矿,综合价值更高,是非金属矿制粉的理想设备。
生产情况原料与成品:锂云母矿,325目 产量:18-22T/H
