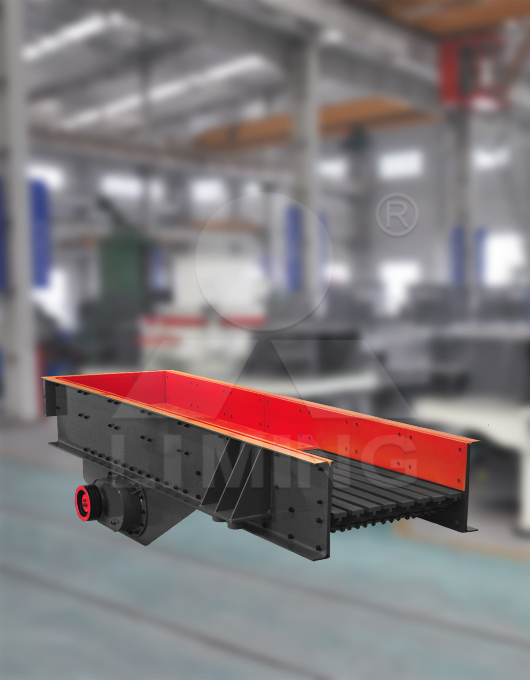

TSW系列振动给料机是我公司在总结多年来从事矿山行业设计、生产、销售、服务经验的基础上，结合现代工业科技的发展，广泛吸收国外技术而自主研发和设计的新型给料机。
应用范围：TSW给料机广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。
进料粒度：0-330mm产 量：12-650T/h
石灰石加工
石灰石常用的加工工艺是采用磨粉机进行机械粉碎将其制成粉末，石灰石直接粉碎后可得到重质碳酸钙，按细度的不同，工业上分为不同规格：单飞、双飞、三飞、四飞，用于不同工业部门。
方解石加工
石灰石制粉一般分为石灰石粗粉加工(0―3MM)，细粉加工（20目-400目），以及石灰石的超细粉深加工（400目-1250目）和微粉加工（1250目―3250目）四种类型。
白云岩加工
白云石的晶体结构与方解石类似，晶形为菱面体，摩氏硬度3.5-4，比重2.8-2.9，广泛应用于建材、陶瓷、玻璃和耐火材料、化工以及农业、环保、节能等领域。
煤矸石加工
煤矸石是采煤过程和洗煤过程中排放的固体废物，是一种在成煤过程中与煤层伴生的一种含碳量较低、比煤坚硬的黑灰色岩石。可在磨粉后进行深加工，发掘经济价值。
给料能力大、效率高
TSW给料机全部采用4极电机，提高了偏心轴转速；蓖条采用二段阶梯且下安装倾角结构，大大提高了给料能力和工作效率；TSW给料机向大型化方向发展，提高了处理能力，可适应高产集约化生产需要。
增强的承载体设计，可靠性高
给料箱主要受力部位侧板及后撑板采用16Mn钢板；底护板及侧护板采用具有很高屈服强度的NM360钢板，从而改善槽体磨损，降低维护量；蓖条采用ZGMn13-4铸造，结构承载能力更强，寿命更长。
运行稳定，维护方便
TSW给料机结构简单紧凑，体积小，重量轻，电机底架固定到基础上，不参与振动，增加了设备运转的可靠性。
控制调整方便、准确
TSW给料机采用Y系列电机及变频控制器，易于调整，调速快。

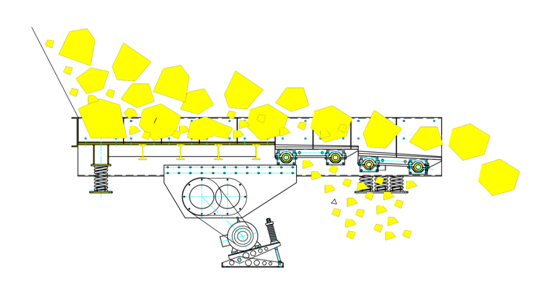

TSW给料机惯性式双偏心轴激振器能产生定向激振力。两轴之间有一对传动比为1的齿轮副连接，保障其回转方向相反，转速相等。通过电动机驱动，两偏心轴旋转，由于两轴上的偏心质量和偏心距大小相等，所产生的惯性力在一个方向互相抵消，而在另一个方向互相叠加，从而合成的定向激振力，使与此激振器刚性连接的给料槽体在支承弹簧上做强制振动，物料在振动力的作用下，在料槽上作滑动及抛掷运动，从而使物料前移而达到给料目的。当物料通过槽体上的蓖条时，较小的物料通过蓖条之间的间隙落下，不再经过破碎而直接进入下道破碎工序，从而起到预筛分效果，充分保障破碎设备的破碎效率及能力。
表一：TSW系列振动给料机技术参数
| 型号 | 最大进料粒度（mm） | 给料能力（t/h） | 偏心轴转速（rpm） | 料槽尺寸（mm） | 设备重量（t） | 外形尺寸（mm） |
| TSW0936 | 500 | 130-280 | 750-900 | 960×3600 | 3.95 | 3680×2136×1953 |
| TSW1139 | 600 | 150-350 | 750-900 | 1100×3900 | 4.32 | 3980×2276×1953 |
| TSW1345 | 700 | 250-450 | 750-900 | 1300×4500 | 4.97 | 4580×2570×1980 |
| TSW1548 | 850 | 350-650 | 750-900 | 1500×4800 | 6.57 | 4880×2832×2044 |
| TSW1852 | 1000 | 450-850 | 740-860 | 1800×5200 | 7.43 | 5280×3145×2059 |
| TSW2156 | 1150 | 650-1000 | 700-850 | 2100×5600 | 9.86 | 5680×3520×2359 |
表二：配套设备参数
| 型号 | 三角带 | 电动机 | 变频控制器（kw） | 主轴皮带轮直径（mm） | 电机轮直径（mm） | ||
| 型号 | 数量 | 型号 | 功率 | ||||
| TSW0936 | SPC2800 | 3 | Y2-160L-4 | 15 | 15 | Φ420 | Φ244.6 |
| TSW1139 | SPC2800 | 3 | Y2-160L-4 | 15 | 15 | Φ420 | Φ244.6 |
| TSW1345 | SPC2800 | 3 | Y2-180L-4 | 22 | 22 | Φ420 | Φ244.6 |
| TSW1548 | SPC2800 | 4 | Y2-200L-4 | 30 | 30 | Φ530 | Φ290 |
| TSW1852 | SPC2800 | 4 | Y2-225S-4 | 37 | 37 | Φ570 | Φ290 |
| TSW2156 | SPC2800 | 5 | Y2-225M-4 | 45 | 45 | Φ600 | Φ290 |
注：机器处理能力受诸多因素影响：给料的物理机械性能、给料的形状、给料的方式等。
本机器标定的给料能力以中等硬度岩石堆比重1.6t/m3为准。
客户是大连当地的一家制粉厂，主体粉磨设备选用我司的LM1700K立式磨，主机功率400KW，单台时产量30吨左右，已成功应用于国内外众多大型矿山制粉厂、钢厂脱硫项目。通过该磨粉设备，为国家新能源产业的发展提供了强有力的支持。
生产情况原料与成品：锂云母矿,25-45T/H 产量：200目
本项目为山东济南某厂锂云母制粉项目，配置的主体制粉设备为LM1700M立式磨，集破碎、干燥、粉磨、分级和输送于一体化，节能环保耗能低，用来处理硬度2—3，比重2.8—2.9的锂云母矿，成品出料粒度到达200目左右
生产情况原料与成品：锂云母矿,20-26T/H 产量：200目
本项目为河北武安某厂锂云母磨粉项目，配置的主体制粉设备为LM1500立式磨，整机额定功率600KW，并将研磨、集粉、除尘装置一体化安装，使得锂云母制粉效率增高，产量提高，锂云母不会产生尾矿，综合价值更高，是非金属矿制粉的理想设备。
生产情况原料与成品：锂云母矿,325目 产量：18-22T/H
