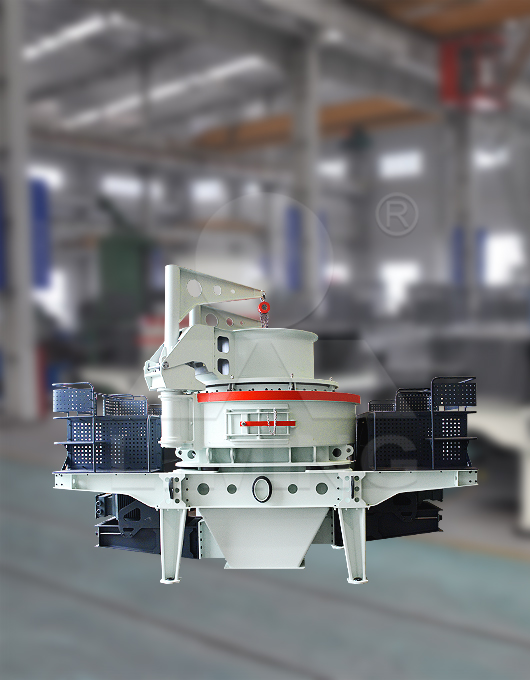

VSI6X系列立轴冲击式破碎机是吸收多年的研发经验和技术理念,采用全新四口叶轮设计结构和特殊密封结构防止轴承筒漏油等工艺,拥有多项国家专利技术的新型制砂破碎设备,具有节能、使用寿命长、应用广泛等特点,助力大砂场逐步向规模化、集中化生产迈进,以满足国家对环保及产能的要求。
应用范围:金属和非金属矿石、建筑材料、人工制砂、冶金矿渣
进料粒度:≤60mm产 量:109-583t/h
石灰石加工
石灰石常用的加工工艺是采用磨粉机进行机械粉碎将其制成粉末,石灰石直接粉碎后可得到重质碳酸钙,按细度的不同,工业上分为不同规格:单飞、双飞、三飞、四飞,用于不同工业部门。
方解石加工
石灰石制粉一般分为石灰石粗粉加工(0―3MM),细粉加工(20目-400目),以及石灰石的超细粉深加工(400目-1250目)和微粉加工(1250目―3250目)四种类型。
白云岩加工
白云石的晶体结构与方解石类似,晶形为菱面体,摩氏硬度3.5-4,比重2.8-2.9,广泛应用于建材、陶瓷、玻璃和耐火材料、化工以及农业、环保、节能等领域。
煤矸石加工
煤矸石是采煤过程和洗煤过程中排放的固体废物,是一种在成煤过程中与煤层伴生的一种含碳量较低、比煤坚硬的黑灰色岩石。可在磨粉后进行深加工,发掘经济价值。
全新设计
叶轮结构采用全新四口设计,提高物料通过量,相较于三口叶轮同种物料的破碎效率提高约20%。
工艺升级,降本增效
采用“石打石”工作模式减少耐磨使用种类,降低客户生产成本;对叶轮部分结构及工艺进行调整,较以往设备在破碎同种物料条件下叶轮部分使用寿命提升30~200%。
特别设计,品质保障
设备传动部分采用特殊密封结构防止轴承筒漏油,荣获多项国家专利;轴承采用进口轴承,减低传动系统故障。
易于维护
新增起吊装置方便客户对设备的维护,检修省工省力;简约的机体下部结构设计有效防止物料含水量过大时对机体下部堵塞,减少停机时间,运行。
电机带动轴承筒传动部分主轴作高速旋转,同时转子随主轴做高速旋转运动,进入叶轮内部物料被叶轮加速后喷射到破碎腔,与破碎腔内形成的料衬物料相互撞击、磋磨,将物料加速后获得动能转化为破碎或者整形物料所需要能量。
在破碎腔内循环多次的物料在周围气体涡流的作用下经过多次破碎整形,从而实现物料的连续破碎整形,从机体下部排出形成所需成品物料,此破碎方式为“石打石”,该模式主要应用于石料的整形破碎;另外本设备还配备了“石打铁”破碎方式,与石打石不同的是:物料从转子喷射出来之后与破碎腔内安装的反击块进行撞击,将物料加速获得能量转化为与反击块碰撞破碎所需要能量,撞击之后物料直接从机体下部排出,无法实现在破碎腔的多次循环破碎,这种破碎方式主要适用于以破碎为主(提供大破碎比为目的)工作场合。
型号 | 制砂 | 整形 | 制砂 | 整形 | 主轴转速(r/min) |
功率 (kw) |
进料粒度(mm) | 通过量(t/h) | |||||
VSI6X1263 | ≤50 | ≤60 | 454-486 | 545-583 | 900-1200 | 315×2 |
VSI6X1150 | ≤45 | ≤55 | 344-368 | 413-442 | 1000-1300 | 250×2 |
VSI6X1040 | ≤40 | ≤50 | 264-283 | 317-342 | 1100-1400 | 200×2 |
VSI6X9026 | ≤35 | ≤45 | 167-179 | 200-215 | 1200-1500 | 132×2 |
VSI6X8018 | ≤30 | ≤40 | 109-117 | 131-140 | 1300-1700 | 90×2 |
注:该表所显示的产量将随进料的物理特征变量的改变而有所变化。
客户是大连当地的一家制粉厂,主体粉磨设备选用我司的LM1700K立式磨,主机功率400KW,单台时产量30吨左右,已成功应用于国内外众多大型矿山制粉厂、钢厂脱硫项目。通过该磨粉设备,为国家新能源产业的发展提供了强有力的支持。
生产情况原料与成品:锂云母矿,25-45T/H 产量:200目
本项目为山东济南某厂锂云母制粉项目,配置的主体制粉设备为LM1700M立式磨,集破碎、干燥、粉磨、分级和输送于一体化,节能环保耗能低,用来处理硬度2—3,比重2.8—2.9的锂云母矿,成品出料粒度到达200目左右
生产情况原料与成品:锂云母矿,20-26T/H 产量:200目
本项目为河北武安某厂锂云母磨粉项目,配置的主体制粉设备为LM1500立式磨,整机额定功率600KW,并将研磨、集粉、除尘装置一体化安装,使得锂云母制粉效率增高,产量提高,锂云母不会产生尾矿,综合价值更高,是非金属矿制粉的理想设备。
生产情况原料与成品:锂云母矿,325目 产量:18-22T/H
