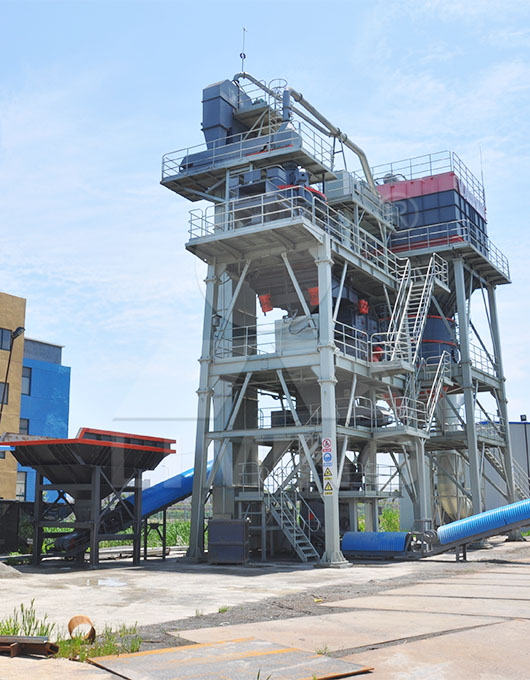

VUS骨料优化系统以高品质、环保、集约化为设计理念,采用高度集约的塔楼式全封闭布置,是集制砂整形、粒型优化、石粉控制、级配调整、含水率控制、环保处理于一体的干法制砂系统,具有自动化程度高、操作方便,集成式模块化、设备紧凑,工艺流程合理、生产流畅,产品型谱齐全、覆盖面广等特点,可生产出符合国家标准要求的建设用粗细骨料和高附加值石粉,是骨料生产厂家的理想之选。
应用范围:搅拌站产业延伸、水泥集团产业延伸、砂石场提质提效
进料粒度:≤40mm产 量:75-270t/h
石灰石加工
石灰石常用的加工工艺是采用磨粉机进行机械粉碎将其制成粉末,石灰石直接粉碎后可得到重质碳酸钙,按细度的不同,工业上分为不同规格:单飞、双飞、三飞、四飞,用于不同工业部门。
方解石加工
石灰石制粉一般分为石灰石粗粉加工(0―3MM),细粉加工(20目-400目),以及石灰石的超细粉深加工(400目-1250目)和微粉加工(1250目―3250目)四种类型。
白云岩加工
白云石的晶体结构与方解石类似,晶形为菱面体,摩氏硬度3.5-4,比重2.8-2.9,广泛应用于建材、陶瓷、玻璃和耐火材料、化工以及农业、环保、节能等领域。
煤矸石加工
煤矸石是采煤过程和洗煤过程中排放的固体废物,是一种在成煤过程中与煤层伴生的一种含碳量较低、比煤坚硬的黑灰色岩石。可在磨粉后进行深加工,发掘经济价值。
级配合理
综合的破磨作用和灵活的筛选设计,使成品砂级配连续、可调控,细砂占比大幅提升,粗砂占比下降,符合多国行业标准。
粒型优异
采用自创的研磨技术和瀑落整形技术,使成品砂粒型以高方形度和球形度为主,表面棱角、毛刺大幅度减少,明显降低了表面积和孔隙率,提高了流动性。
智能化
一键启动/停止,实时监控各主机运行状态。
模块化
钢结构楼体全部采用螺栓连接,实现模块化快速安装。
科学合理
工艺流程顺畅——原料提升运输至顶部破碎、筛分、磨刷、加湿、出料,在重力作用下,滑溜下落,减少皮带机的使用和系统开口,除尘降噪效果好。
专利护航
核心主机均为自主研发生产,拥有多项专利技术(专利号:ZL 201721668562.9ZL 201721668856.1),各设备兼容性高,适应性好。
VUS骨料优化系统采用干法生产工艺,主要由上料输送系统、制砂整形筛分系统、除尘系统、石粉存储系统和电气控制系统组成。

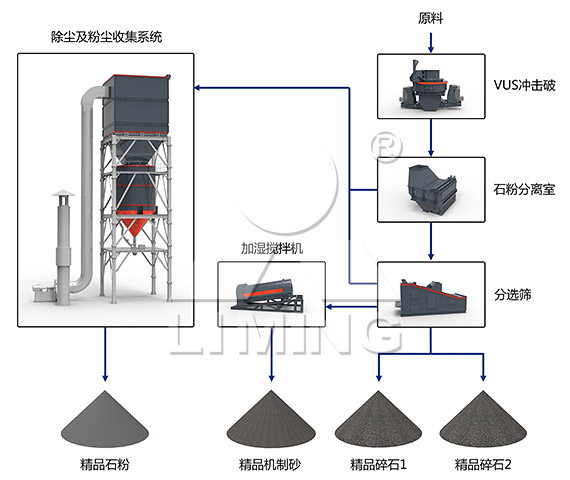

原料通过斗提机被送入顶楼,由原料输送皮带将0~40mm的碎石送入VUS冲击破,经过高频石打石研磨后进入石粉分离室,通过调整控粉箱进风口大小和系统风量来调节制砂含粉量;处理后的物料进入分选筛内分选出精品碎石、石粉及准成品砂。其中石粉通过除尘及粉尘收集系统处理后收集为精品石粉,准成品砂通过加湿搅拌机均匀拌合后即为精品机制砂。 经VUS骨料优化系统处理后,能够产出级配合理、粒型圆润、含粉量可控的精品粗细骨料(碎石、机制砂),以及干燥洁净、可进行统一回收利用的高附加值石粉(根据原料决定可应用范围)。
型号 | VUS300 | VUS450 | ||
制砂 | 整形制砂 | 制砂 | 整形制砂 | |
入料粒径(mm) | 0-40 | 0-40 | ||
原料投入量(t/h) | 90-120 | 255-300 | 130-170 | 385-450 |
0-4.75mm精品砂产量(t/h) | 75-105 | 75-105 | 110-150 | 110-150 |
5-31.5mm碎石产量(t/h) | …… | 150-170 | …… | 220-270 |
石粉含量(可调)(mm) | 3-15% | 3-15% | ||
装机功率(kW) | ≈755 | ≈945 | ||
外形尺寸L×W×H(m) | 25×10×28 | 18×11×31 |
客户是大连当地的一家制粉厂,主体粉磨设备选用我司的LM1700K立式磨,主机功率400KW,单台时产量30吨左右,已成功应用于国内外众多大型矿山制粉厂、钢厂脱硫项目。通过该磨粉设备,为国家新能源产业的发展提供了强有力的支持。
生产情况原料与成品:锂云母矿,25-45T/H 产量:200目
本项目为山东济南某厂锂云母制粉项目,配置的主体制粉设备为LM1700M立式磨,集破碎、干燥、粉磨、分级和输送于一体化,节能环保耗能低,用来处理硬度2—3,比重2.8—2.9的锂云母矿,成品出料粒度到达200目左右
生产情况原料与成品:锂云母矿,20-26T/H 产量:200目
本项目为河北武安某厂锂云母磨粉项目,配置的主体制粉设备为LM1500立式磨,整机额定功率600KW,并将研磨、集粉、除尘装置一体化安装,使得锂云母制粉效率增高,产量提高,锂云母不会产生尾矿,综合价值更高,是非金属矿制粉的理想设备。
生产情况原料与成品:锂云母矿,325目 产量:18-22T/H
